3 görgős hidraulikus Lemezhengerlő gép

Görgős rögzítőeszköz

A felső görgős szerkezet felső görgőből, fő olajhengerből, felső görgőscsapágy-ülésből és kétsoros beállító csapágyból áll.
Két főhenger biztosítja a lemez hengerléséhez szükséges nyomást, és a főhenger üzemi nyomása 19,5 MPa.
A kétsoros beállító csapágy kis sebességű és nagy teherbírású beállító görgőscsapágyat alkalmaz.

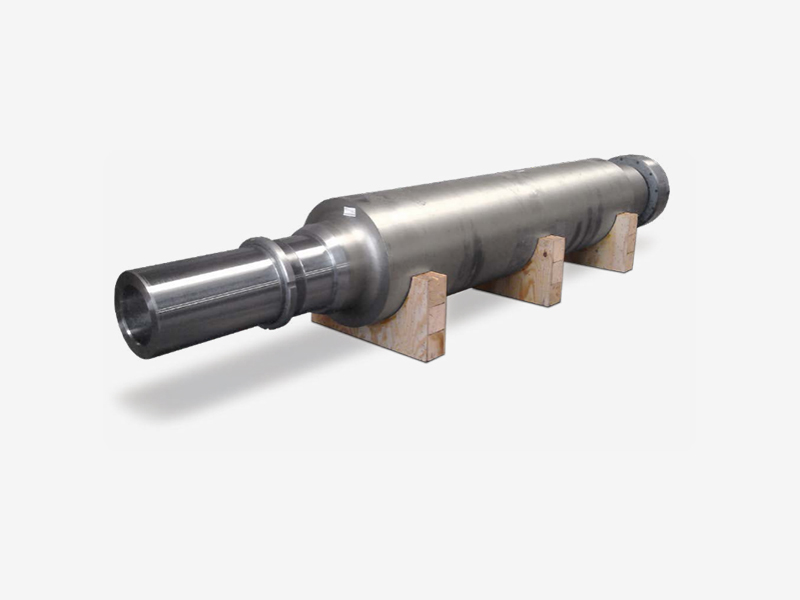

A felső tekercs dob alakú, amely a felső tekercs deformációs elhajlásának kompenzálására szolgál.
A felső tekercs 42CrMo-ból készül, durva feldolgozás után megedzett, HB260-300; Befejezés után középfrekvenciás hűtés HRC45-50.

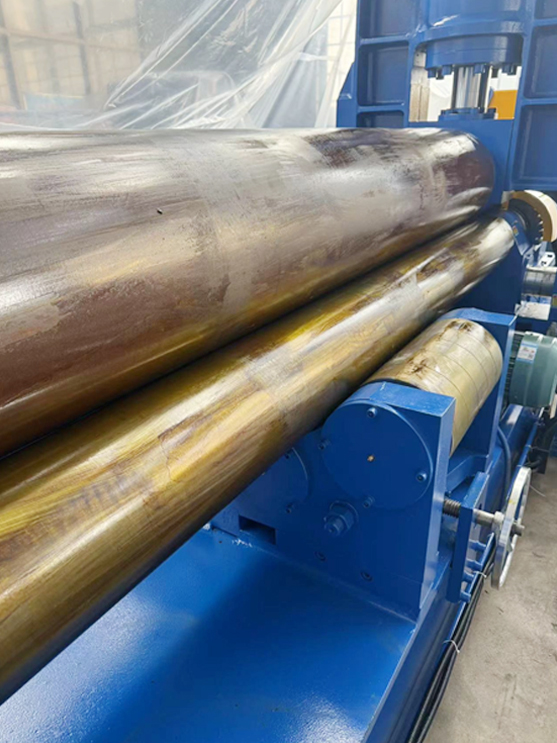

Alsó görgő és vízszintes mozgószerkezet

Az alsó görgős szerkezet alsó görgőből, alsó görgőscsapágyülésből, alsó görgős csúszócsapágyból, alsó görgős bemeneti fogaskerékből áll.
Az alsó tekercsszerkezet pozitív és negatív nyomatékot biztosít a tekercslap számára. A főhajtás kimeneti fogaskerekén és az alsó görgős bemeneti fogaskereken keresztül a sebességváltó nyomatéka.
Az alsó görgő 45# acélból készül, edzett és megmunkált, a görgőtest felülete mechanikusan megerősített.
Az alsó görgős csúszócsapágy SF-1 önkenő kompozit anyagból készült.
A vízszintes mozgató eszközt a vízszintes mozgató motor hajtja, és a keret és a felső tekercs alkatrészeket vízszintesen mozgatja a csigaátviteli mechanizmuson és a spirális átviteli mechanizmuson keresztül, hogy megvalósítsa a munkadarab előhajlítását és az aszimmetrikus tekercset.

Alsó görgő és vízszintes mozgószerkezet

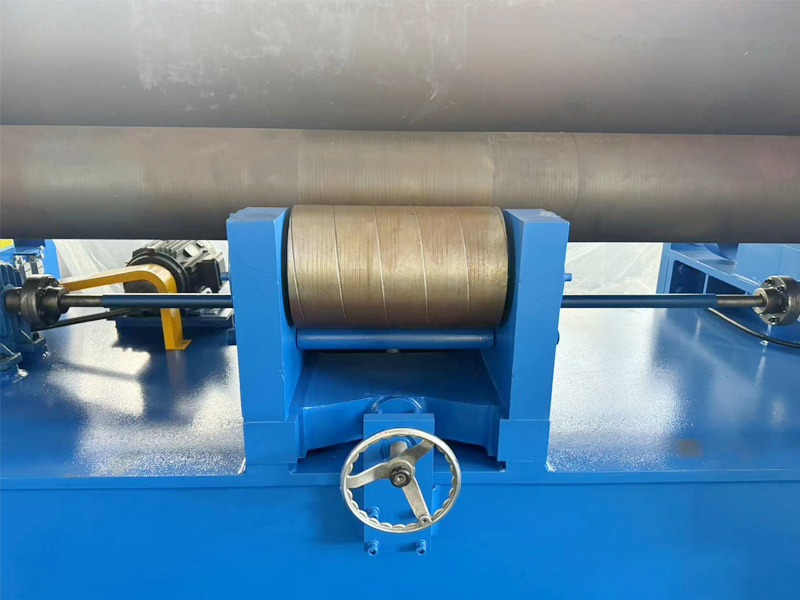

Az üresjárati eszköz egy üresjárat kombinációból, ferde ékszerkezetből és spirális mechanizmusból áll.
Az állítócsavar a ferde ékek két csoportját egymáshoz közelíti vagy elválasztja, ezáltal emeli vagy süllyeszti a feszítőgörgő kombinációt.
A henger 45-ös acélból készült, edzett kezelés, és a keménység alacsonyabb, mint az alsó görgő.

Fő hajtásrendszer

A fő hajtásrendszer a főmotorból, a reduktorból, a kimenő hajtóműből stb.
A rendszer képes pozitívan és negatívan is forogni, hogy munkateljesítményt biztosítson, és a nyomatékot átadja az alsó hengerre a fő szűkítőn, a kimenő fogaskereken és az alsó görgős fogaskereken keresztül, így az alsó görgő forog, és a súrlódásra támaszkodik a lemezelőtolás meghajtásához. a tekercselési munka.

Billenő készülék

A billenőszerkezet egy csaptengelyből, egy nyomószárból, egy billenő hidraulikus hengerből, egy támaszból stb.
A billenő hidraulikus henger meghajtja a billenőkeretet, hogy felboruljon vagy visszaálljon. Amikor a keret fel van döntve, könnyen eltávolítható a termék a hegy végén.

◆ Kiegyensúlyozó készülék: A kiegyensúlyozó berendezés két húzórúdból és egy kiegyensúlyozó gerendából áll.
A billenő oldalkeret felborulása után a kiegyenlítő berendezés megnyomja a felső tekercs farkát, hogy fenntartsa a felső tekercs egyensúlyát.

◆ Rack: Rögzített és felborított keret alkatrészek hegesztéséhez, hegesztés után vibrációs öregítés a feszültségkezelés eltávolítására. A keret a hidraulikus henger felszerelésére és a felső tekercselemek vízszintes mozgatására szolgál.

◆ Alaplap: Az alváz dobozhegesztett szerkezet, lágyító kezelés. Összetevők telepítésére szolgál.

Hidraulikus rendszer

A hidraulikus rendszer fogaskerék-szivattyúból, szelepcsoportból, folyadékcsatlakozó alkatrészekből, hidraulikus segédalkatrészekből stb.
Hidraulikus szelepválasztó szuperpozíciós szelepsorozat, a csővezeték nem csak egyszerű, hanem könnyen karbantartható és hibakereshető.
A rendszer három körből áll, egy túlnyomás-védelmi és nyomásszabályozó körből, egy szinkronizáló körből és egy fordulatszám-körből.
A nyomásszabályozó áramkör a fő biztonsági szelepen keresztül szabályozza a rendszer üzemi nyomását. A rendszer üzemi nyomása 19,5 MPa.
A szinkronhurok szinkronizálja a felső henger emelkedését és süllyedését a söntfojtószelepen keresztül, és a fojtószelepet felfelé és lefelé állítják; Rács mágneses szabály észlelése, a felső görgő szinkron pozicionálási pontossága ±0,15 mm.
A sebességhurok szabályozza a dönthető oldalkeret billentését és visszaállítását, és a fojtószelepen keresztül állítja be a hurok fojtósebességét.

◆ Különféle védelem: A felső tekercs emelkedését és süllyedését a nyomáskorlátozó szelep védi.

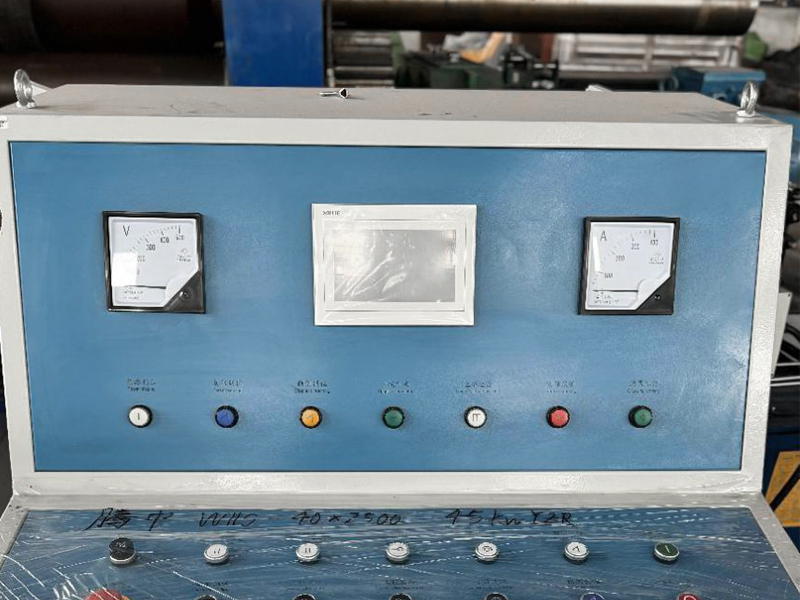

Elektromos vezérlőrendszer

Az elektromos vezérlőrendszer egy elektromos vezérlőszekrényből, egy kezelőasztalból és egy kézi gombdobozból áll.
A rendszer fő műszaki mutatói:
A rendszer üzemi feszültsége 380V/50Hz.
A környezeti hőmérséklet -5 fok és 45 fok között van.
A vezérlőáramkör PLC programozható vezérlőrendszert, kevesebb relét, megbízható működést és hosszú élettartamot alkalmaz.
A vezérlőszekrény minden gombbal és jelzővel fel van szerelve a teljes tekercselési folyamat befejezéséhez, amelyek az egész gép működési állapotát és működését szabályozhatják. A kézi gombdoboz kényelmet nyújt az áramlási művelet kulcsműveleteinek vezérléséhez.

Numerikus vezérlőrendszer

A CNC rendszer a valós idejű felügyelet, a helyben történő vezérlés és a rövid elektromos memória funkcióival rendelkezik a hengerlési folyamatban.
Valós idejű monitorozás: Az érintőképernyőn a felső tekercs főhengerének Y elmozdulása fel-le, valamint a felső tekercs vízszintes X mozgása bármikor kijelzésre kerül.
Helyi vezérlési funkció: az érintőképernyő szám- és funkciógombjaival beállíthatók a folyamatparaméterek, amelyek megvalósíthatják a felső tekercs fel-le vezérlését és a vízszintes mozgást.

Felső görgős univerzális lemezhengergép

A gép egy dob alakú felső görgőt és egy kisebb átmérőjű alsó görgőt alkalmaz, az alsó görgő alsó részét pedig egy felfelé és lefelé állítható görgő támasztja alá.
A munkadarab hengerlésekor a henger magassága igény szerint állítható, és a termék hosszirányú hézagszélességének egyenletessége nagy pontossággal érhető el.

◆ Vastag lemezek hengerlésének szabályozása: Vastag lemez hengerelésekor a görgő felemelkedik, és fordított nyomást gyakorol az alsó görgőre, ezzel ellentétes elhajlást hozva létre, hogy kompenzálja a felső görgő túlzott elhajlását, és hasonló görbületi sugarat érjen el a termék közepe és mindkét vége között, csökkenti a termék hosszirányú fugaszélességének egyenletességi hibáját.

◆ A hengerelt lemez szabályozása: A lemez hengerlésekor a görgő leesik, így az alsó görgő bizonyos elhajlást tud létrehozni a munkanyomás hatására, hogy kompenzálja a felső tekercs alakjának hatását, hogy elérje a termék tekercselési görbületi sugarának középső és két végét. hasonló, csökkenti a termék hosszirányú hézagszélességének egyenletességi hibáját.

◆ A cikk formája: A hosszanti varratszélesség egyenletességi hibája kicsi. Megfelelő beállítás esetén a termék középső és mindkét végének görbületi sugara meglehetősen közel van, és nagy pontossággal érhető el a termék hosszirányú varratszélességének egyenletessége.

◆ Hátsó hajlítás: A felső görgő lenyomódik, míg az alsó görgő forog; A lemez vége közvetlen nyomáshajlítást alkalmaz; Hátsó sarok nincs, a maradék egyenes vége a szabványos körön van vezérelve, a termék kereksége magas.

◆ Szimmetrikus hajlítás: Az alsó görgő pozitívan és negatívan is elfordul, a lemez két végét előhajlítva, majd szimmetrikusan tekercselve a termék derékszögű, a maradék egyenes él nehezen irányítható, és a termék gyenge kerekségű

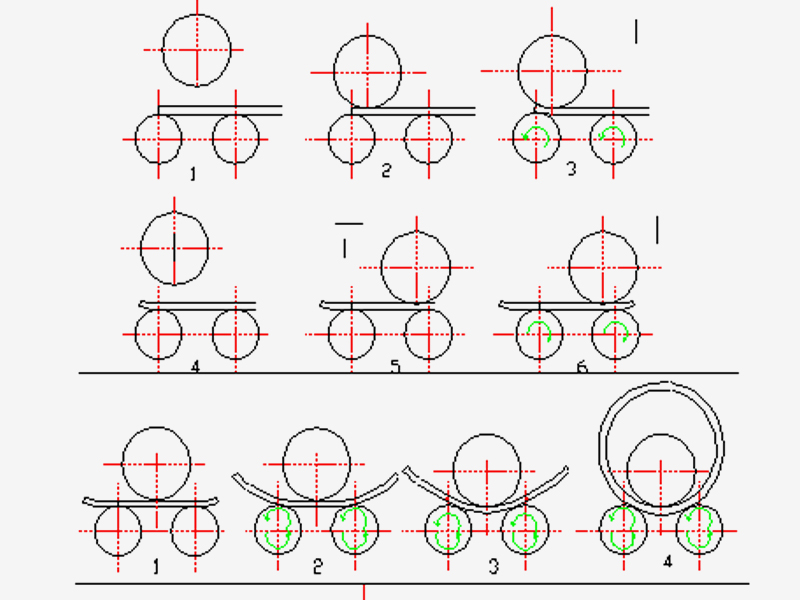

Tekercselési folyamat

◆ Végkanyar:

① A felső és az alsó görgő közötti távolság el van választva (a felső görgő egy szakaszt felemel).
② A felső tekercs vízszintesen balra vagy jobbra mozog, és az a helyzete, hogy az acéllemez a felső és az alsó görgő közé szorítható, amikor a felső tekercs leesik.
③ A felső tekercs leesik
④ Hajtsa meg az alsó hengert, és hajlítsa meg a megmunkálási oldal fennmaradó egyenes élét.
⑤ Ugyanebben a folyamatban hajlítsa meg a fennmaradó egyenes élt a másik oldalon.

◆ Szimmetrikus hajlítás:

① Állítsa a felső tekercset szimmetrikus helyzetbe az alsó hengerrel, majd töltse be az acéllemezbe.
② Indítsa el a bal és a jobb hengert, és nyomja meg őket úgy, hogy a felső görgő nyomja az acéllemezt, és hajtsa az alsó görgőt, hogy meghajlítsa az acéllemezt
③ Fokozatosan növelje a nyomás mértékét, és ismételten hajtsa meg a munkagörgőt a csőszerű feldolgozás befejezéséhez. Ez azt jelenti, hogy befejezze a henger hajlítását.

◆ Di díj:

Mozgassa a felső hengert a középső felső határhelyzetbe, és a billenőkeret nem mozdul el más pozíciókban. Ekkor a kiegyenlítő berendezés kiegyensúlyozza a felső tekercset. Billenő állvány billenő lerakó.

Döntse meg az állvány visszaállítását

Köríves munkadarabok tekercselésekor és más szokásos hajlítási műveleteknél általában a végét hajlítják meg először.
1) Az 5-3. ábrán látható módon tolja el a felső tekercset az egyik oldalra, állítsa az alsó nyomást a megfelelő magasságra, és előbb hajlítsa meg az egyik végét.
2) Forgassa el a munkahengert a középső rész meghajlításához.
3) Fordítsa meg a munkahenger működését, és mozgassa az elkészült hajlító rész jobb oldalát a jobb alsó henger közelében lévő pozícióba.
4) A felső tekercs felemelkedik és a másik oldalra tolódik.
5) A felső görgő az alsó nyomást a megfelelő magasságra állítja, és meghajtja a munkahengert, hogy meghajlítsa a középső rész fennmaradó részét.
6) Végül hajlítsa meg a másik oldal végét.
