Közönséges torziós tengelyű szinkron présfékező gép

A közönséges torziós tengelyű szinkron présfékező gép egyfajta közös hajlítóberendezés, amely a csavart tengelyű szinkron mechanizmust használja a fémlemez hajlítására.

A felső és alsó szerszám egymáshoz viszonyított mozgását, valamint a munkadarab mindkét oldali megtámasztását felhasználva a fémlemez hajlítása torziós tengelyű szinkronmechanizmussal valósul meg.

A torziós tengely szinkronmechanizmusa biztosítja, hogy mindkét oldal hajlítási szöge egyenletes legyen a hajlítási folyamatban, és javítja a megmunkálási pontosságot. Mechanikus működtetéssel a felső és alsó forma mozgását a mechanikus fogantyú vagy a láblépcső vezérli, és a művelet viszonylag egyszerű. Mindenféle fémlemez hajlítására alkalmas, beleértve az acéllemezt, az alumíniumlemezt, a rozsdamentes acéllemezt stb.

A fejlett berendezésekhez, például a CNC-hajlítógépekhez képest a közönséges torziós szinkronhajlítógépek költsége alacsonyabb, és alkalmasak néhány egyszerű feldolgozási igényre és korlátozott költségvetési forgatókönyvekre. Alkalmas néhány egyszerű hajlítási feladatra, például egyenes vonalú hajlításra, U-alakú hajlításra stb., és nem biztos, hogy alkalmas összetett íves hajlításra.

PREV：Nincs korábbi cikk
NEXT：Tandem cnc nyomófék

A gép kiváló minőségű acéllemez hegesztést alkalmaz, a fő hegesztési alkatrészeket lágyítják, hogy kiküszöböljék a belső feszültséget, hogy biztosítsák a gép pontosságának stabilitását és tartósságát;

Kiváló minőségű hidraulikus integrált rendszer, magasabb frekvencia-válasz, alacsonyabb meghibásodási arány, gyorsabb és stabilabb gépi működés;


A hátsó ütközőgerenda lineáris vezetősín szerkezetet alkalmaz, hogy biztosítsa a magas színvonalú pozicionálási pontosságot, többlépcsős ütközőpozicionálást és növelje az ütközőujj pozicionálási tartományát;


Az Estun E21 egyszerű numerikus vezérlőrendszert alkalmazzák;


A hazai DF41 CNC rendszer és a hátsó ütköző választható, a hátsó adagolócsavar pedig kiváló minőségű golyóscsavaros lineáris vezetősínből készül; Ez javítja a hajlítógép hajlítási pontosságát és numerikus vezérlési képességét


A nagy padlófúró- és marógépet a hajlítógép keretének teljes kovácsolóanyag-tengelytestének feldolgozására használják, nagy merevséggel és jó rugalmassággal, finomhangoló eszközzel és gyenge torzításgátló terheléssel, a felhasználók testreszabhatják a 10-es formaszegmenst, 15,20,30,50,100,300(cm).


Az ütközőujj magasságát az általános beállítás határozza meg, az ütközőujj magassága pedig manuálisan állítható az öntőforma cseresebességének javítása és a munka hatékonyságának javítása érdekében.

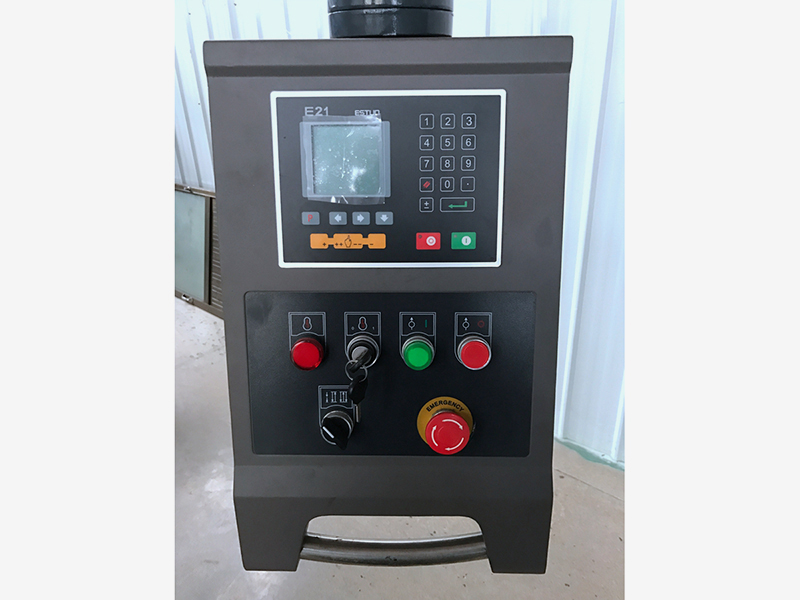

CNC

1. Nagy felbontású LCD kijelző, kínai és angol nyelven elérhető, egy oldalon a programozási paraméterek jelennek meg, ami gyorsabbá és kényelmesebbé teszi a programozást.

2. Az X és Y tengelyek csak pozícionálhatók, és szükség szerint manuálisan is állíthatók, eltávolítva a mechanikus kézi forgattyús pozicionáló eszközt.

3. Beépített nyomástartási idő és ürítési késleltetés beállítási funkciók, amelyek könnyebben kezelhetők, nem igényelnek időreléket, és csökkentik a költségeket.

4. Egygombos biztonsági mentési és visszaállítási funkcióval rendelkezik a paraméterekhez, amely bármikor vissza tudja állítani a paramétereket a karbantartási költségek csökkentése érdekében.

5. Támogatja a többlépcsős programozást, összetett munkadarabok egy menetben feldolgozhatók, javítva a gyártás hatékonyságát és a feldolgozási pontosságot.

6. A panelen található összes gomb mikrokapcsoló, amelyeket szigorúan teszteltek EMC, magas és alacsony hőmérséklet, vibráció stb. szempontjából, hogy biztosítsák a termék stabilitását és élettartamát. 7. Megszerezte a CE tanúsítványt a tengerentúli piaci igények kielégítésére.

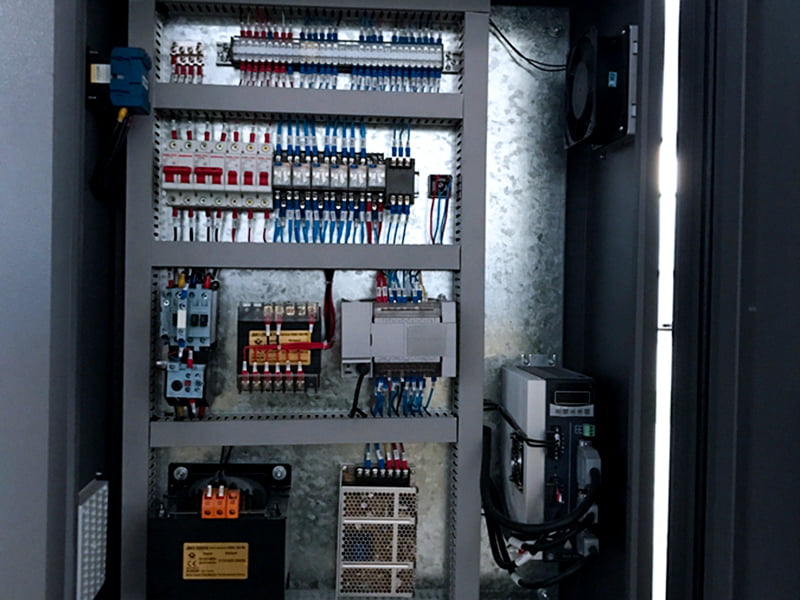

Elektromos doboz

Gépeink elektromos részei Schneider alkatrészekből készülnek, amelyek stabilak és tartósak, biztosítva a hosszú élettartamot és a stabil elektromos működést.

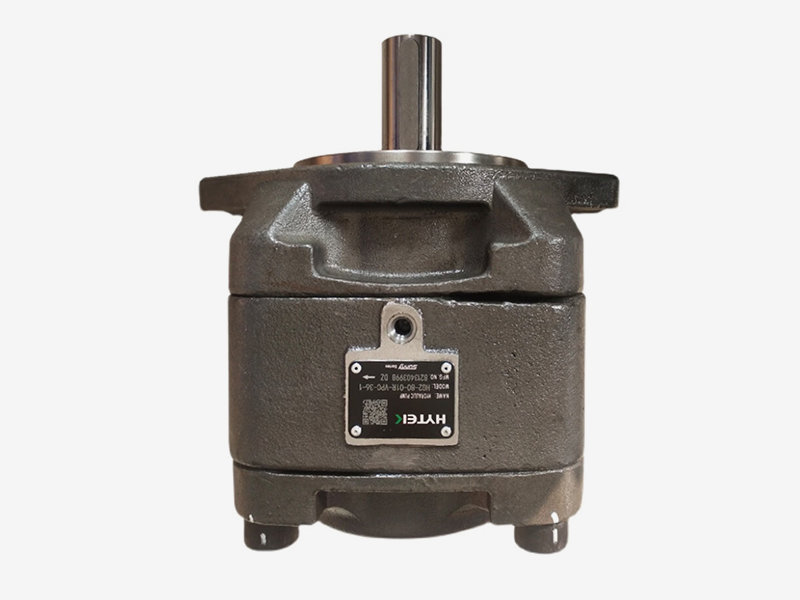

Fogaskerék szivattyú

Gépeink amerikai Sunny márkájú fogaskerekes szivattyúkat használnak, amelyek alacsony működési zajjal és nagy szilárdságú öntöttvasból készülnek. Egyedülálló belső zajcsökkentő kialakítással rendelkeznek, és képesek ellenállni a nagy nyomásnak.

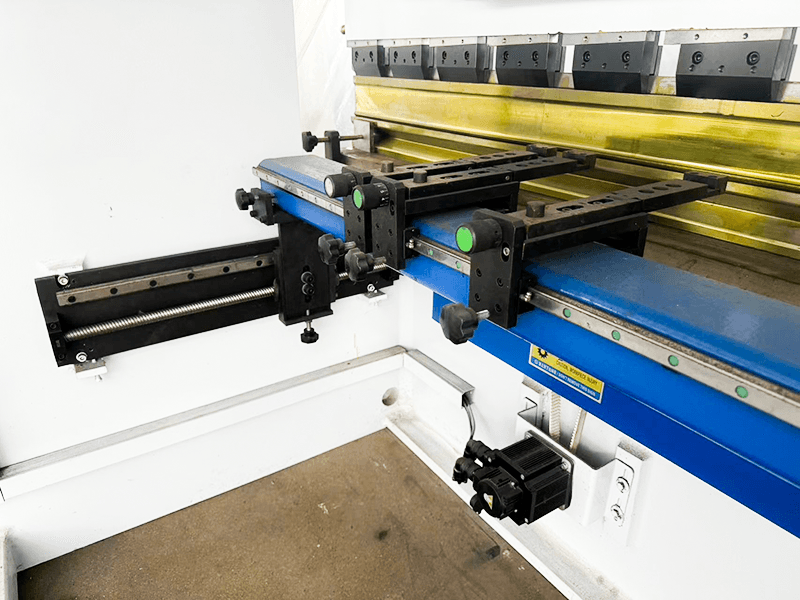

Hátsó mérő

A gép saját tervezésű, nagy pontosságú hátsó mérőszerkezettel rendelkezik, amely nagy pontosságú golyóscsavarral, állítható hátsó mérőujjal és kézi emelési funkcióval rendelkezik.

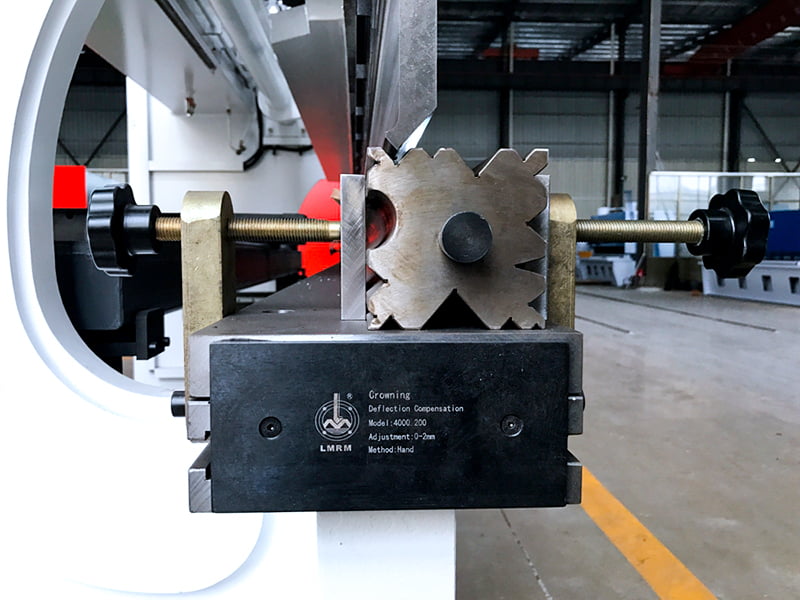

Forma

Az Ön speciális hajlítási igényeinek megfelelően tudjuk biztosítani a megfelelő szerszámozási lehetőségeket. A szerszámaink tartósnak készültek.

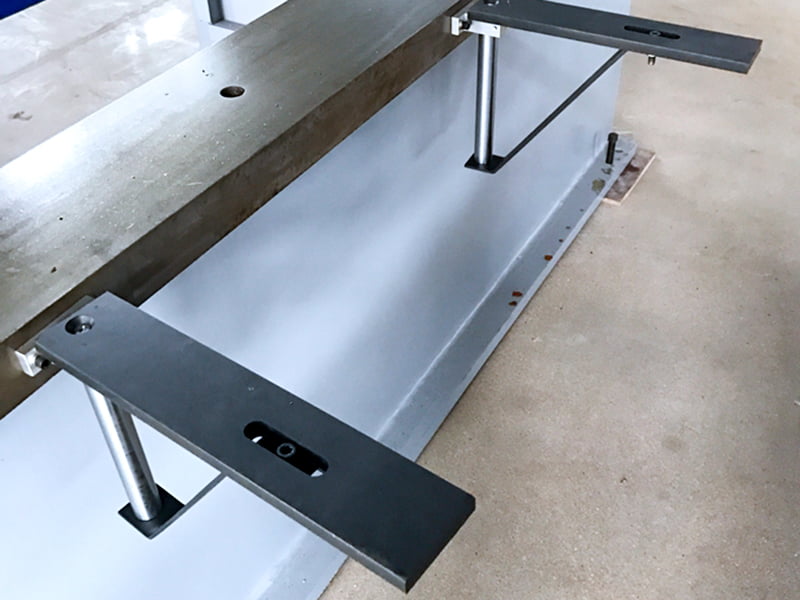

Elülső támaszték

A lineáris vezetősín mentén haladva tetszőleges pozícióban rögzíthető, hogy segítse a hajlítási munkát és hatékonyabbá tegye a munkát. A fix típus az egyes modelleknél alapfelszereltség.

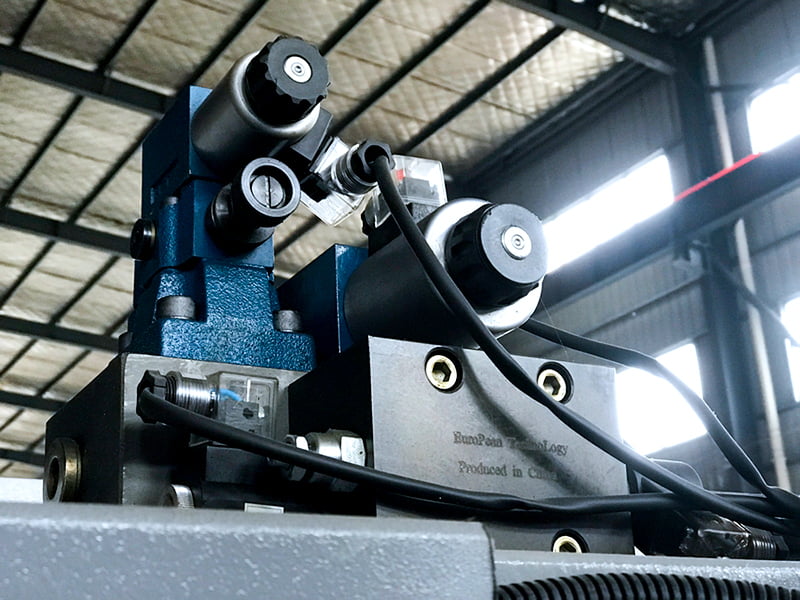

Hidraulikus rendszer

Kiváló minőségű hidraulikus szelepeket használnak, különösen a Rexroth márkát. Ezek a szelepek ellenállnak a nagy nyomásnak, tartósak és szinte nem igényelnek karbantartást.

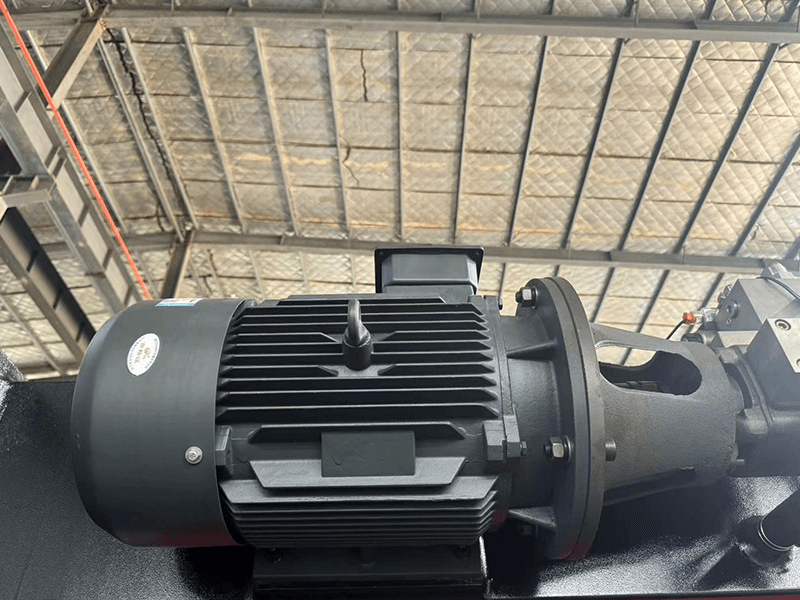

Fő motor

Jól ismert márkájú hazai motorokat alkalmaz, amelyek nagy hatékonysággal és energiatakarékossággal, nagy indítónyomatékkal, kiváló teljesítménnyel, alacsony zajszinttel, alacsony vibrációval és nagy megbízhatósággal rendelkeznek.

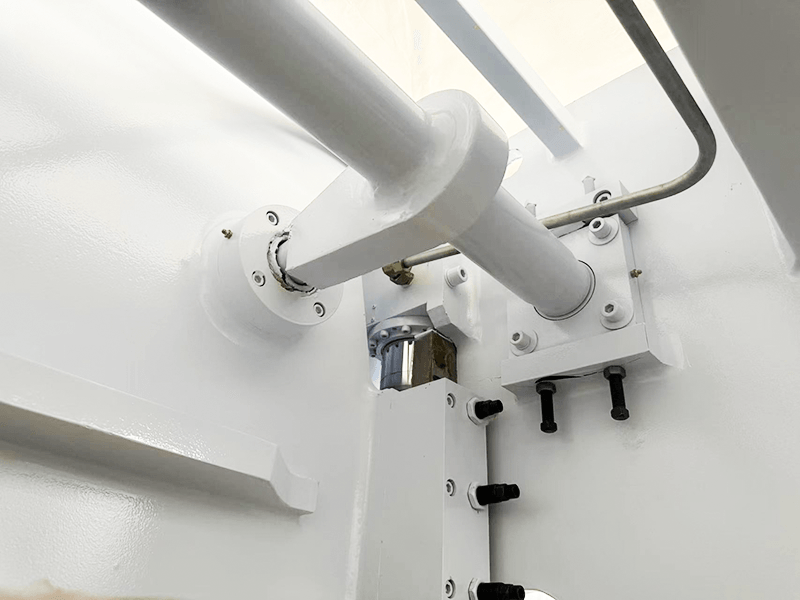

Torziós szinkron szerkezet

A torziós szinkronizálási elv szabályozza a hajlítógép szán mozgását.

Ajánlott termékek
RÓLUNK
Nantong Tengzhong Machinery Manufacturing Co., Ltd. van Kína Közönséges torziós tengelyű szinkron présfékező gép szállítók és OEM/ODM Közönséges torziós tengelyű szinkron présfékező gép vállalat, amely a Jangce-delta sanghaji gazdasági központjának északi szárnyában található, Nantong Haian város Libao fejlesztési zónájában, egy kutatási és gyártási vállalkozás, amely nyírógépekkel, hajlítógépekkel és hengerlőgépekkel, valamint egyéb gépek kutatás-fejlesztésével, gyártásával, értékesítésével és szervizelésével foglalkozik. a "Tengzhong" márkájú hidraulikus nyírógép, mechanikus nyírógép, hidraulikus hajlítógép, hidraulikus lemezhengergép, mechanikus lemezhengerlő gép, hidraulikus szögvágó gép, kombinált lyukasztó és nyírógép és egyéb kovácsoló berendezések gyártására szakosodott cég egyike , széles körben használják a könnyűiparban, a repülésben, a hajógyártásban, a kohászatban, a műszerekben, az elektromos készülékekben, a rozsdamentes acéltermékekben, az acélszerkezet-építő és -dekorációs iparban. A Tengzhong gépek mindig is ragaszkodtak a "kiváló termékek előállítása, tökéletes kiszolgálás és minden felhasználó kielégítése" fejlesztési koncepciójához, és mindig az ügyfelekre gondoltak, és őszintén szolgálták ki az ügyfeleket. Várjuk, hogy együtt dolgozhassunk egy jobb jövő megteremtésén!
Hír
Üzenet Visszajelzés

Hogyan működik a közönséges torziós tengelyű szinkron présfékező gép pontosan megtartja a szögállandóságot a munkadarab teljes hosszában a hajlítási folyamat során?

A közönséges torziós tengelyű szinkron présfékező gép a torziós tengely szinkronizációs mechanizmusa révén a munkadarab teljes hosszában fenntartja a szögállandóságot. Az alábbiakban bemutatjuk, hogyan működik ez a rendszer az egyenletes hajlítási szögek elérése érdekében:

Torziós tengely szinkronizálási mechanizmusa
A torziós tengely egy merev mechanikus láncszem, amely összeköti a présfékező gép mindkét végét, szinkronizálva a felső gerenda (ram) mozgását a hajlítási folyamat során.
Ez a tengely forgórugóként működik, és biztosítja, hogy amikor a gép egyik oldala mozog, a másik oldal pontosan szinkronban mozog. Ez az összekötőelem megakadályozza az oldalirányú dőlést vagy eltolódást, ami elengedhetetlen az egyenletes nyomás fenntartásához a munkadarab teljes hosszában.

Az erő elosztása
A torziós tengely egyenletesen osztja el a munkahenger által kifejtett erőt a gép mindkét oldalán. Ez az egyenletes erőkifejtés azt jelenti, hogy a hajlítási szög egyenletes marad a lap egyik végétől a másikig.
Ahogy a felső szerszám lenyomja a lemezt, a tengely ellensúlyozza a mechanikai tűrések által okozott esetleges eltéréseket, biztosítva, hogy a hajlítási nyomás mindkét oldalon azonos legyen.

Mechanizmus tervezése és merevsége
A torziós tengely merev kialakítása megakadályozza az elhajlást vagy csavarodást a hajlítási művelet során, ami gyakori probléma a nem szinkronizált gépeknél. Ez a merevség kulcsfontosságú a hajlítás szögpontosságának megőrzéséhez.
Bármilyen enyhe mozgást vagy hajlítást a gép egyik oldalán azonnal kiegyenlít a torziós tengely, amely a hajlítási folyamat során végig fenntartja a felső és az alsó szerszám párhuzamosságát.

Mechanikus kiegyensúlyozó rendszer
A torziós tengelyű szinkron présfékező gépek gyakran mechanikus kiegyensúlyozó rendszerrel rendelkeznek, hogy kijavítsák a kis egyensúlytalanságokat, amelyek szögeltérésekhez vezethetnek. Ez a rendszer biztosítja, hogy még ha kisebb különbségek is vannak az anyagtulajdonságokban vagy a vastagságban a lemez hossza mentén, a szögállandóság nem sérül.
A kiegyenlítő mechanizmus a torziós tengellyel együttműködve biztosítja, hogy a felső gerenda egyenletesen ereszkedjen le, fenntartva a kívánt hajlítási szöget a munkadarab teljes hosszában.

Kézi beállítások és kalibrálás
Ezek a gépek általában lehetővé teszik a kézi beállítást a hajlítási paraméterek finomhangolásához. A kezelők kis mértékben módosíthatják a szerszámok helyzetét vagy a nyomásbeállításokat, hogy figyelembe vegyék az anyag vagy a gép kopásának időbeli változásait.
A gép és a torziós tengely rendszeres kalibrálása szintén bevett gyakorlat annak biztosítására, hogy a rendszer megőrizze precíziós képességeit hosszú üzemidőn keresztül.

Következetes szerszámozás és szerszámbeállítás
A felső és az alsó matricák megfelelő összehangolása elengedhetetlen a szögállandóság megőrzéséhez. A hagyományos torziós tengelyű szinkron présfékező gép kialakítása biztosítja, hogy a matricák tökéletesen illeszkedjenek, csökkentve a szögeltérés lehetőségét.
A kiváló minőségű, konzisztens szerszámozás, amely pontosan illeszkedik a szerszámbeállításhoz, szintén hozzájárul az egyenletes hajlítási szögekhez a teljes munkadarabon.

Főbb előny: Egyszerűség és megbízhatóság
A torziós tengelyes szinkronrendszer használatának egyik legfontosabb előnye a mechanikai egyszerűsége. Ellentétben az érzékelőkre és automatizált vezérlésekre támaszkodó összetett CNC vagy hidraulikus rendszerekkel, a torziós tengely megbízható és egyszerű megoldást kínál a konzisztens hajlítási szögek fenntartásához, megkönnyítve a kezelést és a karbantartást.

Korlátozások:
Előnyei ellenére ennek a rendszernek vannak korlátai a CNC vezérlésű gépekhez képest. Kevésbé képes kezelni a rendkívül összetett hajlításokat vagy valós időben kompenzálni az anyagtulajdonságok eltéréseit.

A kézi beállítások és a mechanikus kapcsolóelemektől való függés azt jelenti, hogy bár hatékony az egyszerűbb feladatoknál, az ultranagy pontosság elérése kihívást jelenthet a kezelő beavatkozása nélkül.

A közönséges torziós tengelyű szinkron présfékező gép a torziós tengelyt használja a nyomószár mindkét végének mozgásának szinkronizálására, egyenletes erőelosztást és mechanikai stabilitást biztosítva. Ez következetes szöghajlítást eredményez a munkadarab teljes hosszában, így alkalmassá teszi az egyszerű hajlítási műveletekre, ahol pontos szinkronizálásra van szükség.
