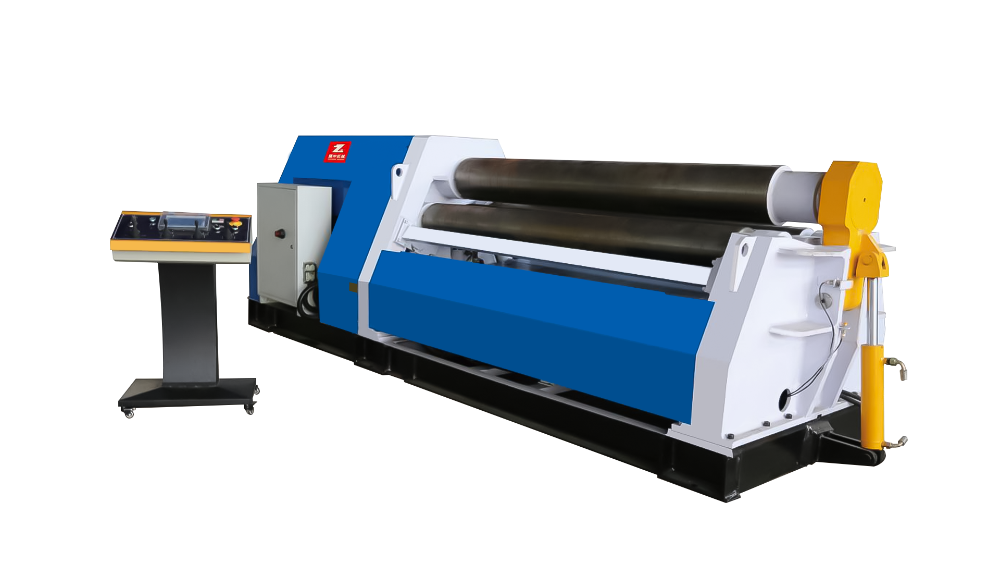

Hogyan fejezi be a CNC kicsi négygömbös tányérgörgős gépe speciális alakú alkatrészek gördülését?

Az alábbiakban megmutatjuk neked az L-alakú egyszeri kialakítás gördülési folyamatát lemezhengerelő gép Testreszabott 2 mm -es vastag rozsdamentes acélból és 1 méter szélességgel.

1. előkészítés: Először vágja le a 2 mm vastag rozsdamentes acéllemezt a megfelelő méretre, és ügyeljen arra, hogy a lemez felülete lapos legyen, és nincs nyilvánvaló hibája. Ezután az L alakú speciális alkatrészek méret- és görbületi követelményei szerint írja be a CNC rendszer megfelelő programozási paramétereit.

2. lemez pozicionálása és szorítása: Helyezze a vágott rozsdamentes acél lemez egyik végét a felső és az alsó hengerekbe, a berendezés elkezdi futni, és a felső és az alsó hengerek rögzítik a lemezt. Ebben az időben a jobb henger tengelye felemelkedik, hogy pozicionálási szerepet játsszon, a henger addig forog, amíg a lemez nem támasztja alá a jobb hengert, majd a jobb hengeres visszaállítást, és a henger visszafordul, hogy visszatérjen a nulla pontba, hogy befejezze a nulla pont kalibrálását. a lemez.

3. előzetes hajlító művelet: A hengert az ív hengerelésének helyzetbe kell forgatni, és a bal henger emelkedik az előzetes hajlításhoz. Az elő hajlító folyamat során a bal oldali henger megfelelő nyomást gyakorol, hogy a lemez kezdetben az L alakhoz közeli első hajlítási szöghez hajlik. Az előzetes hajlítás befejezése után a bal henger visszaáll.

4. Az első ívgördítés: a jobbhenger a hajlító helyzetbe emelkedik, majd a számláló henger és a jobbhenger egyidejűleg forog, a lemezt göndörítve, fokozatosan az L-alak első hajlítási szögét képezi, és a jobb henger visszaállítása után egy félkörbe gördülés után visszaáll.

5. A második ív gördülése: A pulthenger továbbra is forog a helyzetbe, ahol a második ívet be kell gördíteni, és a bal oldali henger ismét felemelkedik, és együttműködik a pulthengerrel a második ívgörgési művelet végrehajtásához, hogy a lemez a lemezhez képezi az L alak második hajlítási szögét, ezáltal befejezve az L alakú speciális alakú rész gördülését.

6. Vegye ki a munkadarabot: A gördülés befejezése után a számlálóhenger a nulla pontra forog, a pult-henger alsó hengere leereszkedik, majd a hengerelt L-alakú speciális alakú alkatrészt gondosan kivonják.3
